Sigma Profil Çelik Yapılar

Sistem Hakkında

Sigma (Σ) profiller, yüksek mukavemetli galvanizli çelik sacların gelişmiş roll-form makinelerinde soğuk büküm işlemiyle elde edilen, kesit geometrisi sayesinde kendi ağırlığına kıyasla muazzam bir atalet momentine (eğilme direncine) sahip özel üretim profillerdir. Endüstriyel tesislerin çatı aşıkları, cephe kuşakları ve hatta belirli açıklıklardaki ana taşıyıcı kolon-kiriş sistemleri olarak kullanılarak, projelerde çelik tonajından çok büyük tasarruflar sağlar. Üzerindeki standart delik desenleri sayesinde sahada delme işlemi gerektirmeden cıvatalı ve hızlı montaj imkanı tanır.

Garanti Çelik Yapı ve SerProfil iş birliğiyle, en yüksek kalitedeki galvanizli rulo sacların özel kalıplarda çekilmesiyle üretilen Sigma profiller, projelerinizde korozyona karşı tam koruma sağlar. Standart I ve H profillere kıyasla %40'a varan hafifliği sayesinde vinç, işçilik ve nakliye maliyetlerinde büyük tasarruf yaratırken, deprem anında yapının yanal salınımına karşı yüksek bir süneklik göstererek güvenliği en üst düzeye çıkarır.

Sistemin Avantajları

Yüksek mukavemet/ağırlık oranı

Ekonomik nakliye ve montaj

Özel delik tipleri ile montaj kolaylığı

Geniş ebat seçenekleri

Ser
Profil

Garanti Çelik Yapı'nın Arkasındaki Üretim Gücü: SerProfil

Sigma Profil Çelik Yapılar projelerimizde kullanılan profillerin üretimi ve tedariği, şirketimizin güçlü altyapısı olan SerProfil tesislerinde gerçekleştirilmektedir. Aracısız üretim gücümüz sayesinde, yüksek tonajlı çelik ihtiyaçlarınız en uygun maliyetle ve fabrikadan şantiyeye doğrudan kalite kontrolü altında sevk edilir.

Sigma Profil Çelik Yapılar Hakkında Sıkça Sorulan Sorular

Sigma (Σ) profil nedir ve nerede kullanılır?

Sigma profil, harf yapısı itibarıyla Yunan alfabesindeki Sigma (Σ) harfine benzeyen, çok kıvrımlı yapısı sayesinde taşıma kapasitesi (atalet momenti) maksimize edilmiş soğuk şekillendirilmiş çelik profildir. Endüstriyel yapılarda, sanayi binalarında, depo ve antrepolarda aşık (çatı taşıyıcısı) ve kuşak (cephe taşıyıcısı) olarak yaygın şekilde kullanılır.

Sigma profillerin diğer profillere (C, U) göre avantajı nedir?

Sigma profiller, sahip oldukları ekstra büküm noktaları (rijitlik formları) sayesinde aynı sac kalınlığındaki C veya Z profillere göre %20 ila %40 oranında daha yüksek mukavemet ve eğilme direncine sahiptir. Bu sayede iki makas arası (açıklık) daha geniş tutulabilir ve çelik tonajından tasarruf edilir.

Sigma profillerin boyları ve kalınlıkları ne kadardır?

Garanti Çelik Yapı üretim hatlarında, projeye özel olarak statik hesaba göre belirlenen sac kalınlıklarında (genellikle 1.50 mm ile 4.00 mm arası) ve istenilen her uzunlukta kesintisiz Sigma profil çekilebilmektedir. Maksimum uzunluk genellikle nakliye şartlarıyla (ör. 12 veya 13.5 metre) sınırlıdır.

Sigma profillerde korozyon riski var mıdır?

Hayır. Sigma profiller üretim aşamasında (S320GD+Z / S350GD+Z) standartlarına uygun sürekli galvanizlenmiş rulo saclardan çekilir. Yüzeydeki yüksek yoğunluklu çinko kaplama, paslanmayı ve korozyonu tamamen önler. Ekstra boya veya antipas bakımına ihtiyaç duymazlar.

Sigma profiller nasıl monte edilir?

Montaj işlemi tamamen kaynaksızdır. Profillerin üzerindeki birleşim, askı ve bağlantı delikleri üretim esnasında 3D çizim programlarından alınan verilere göre hat üzerinde otomatik açılır. Şantiyede sadece cıvata-somun bağlantısı ile hızlı ve hatasız bir şekilde monte edilir.

Sigma Profil Çelik Yapılar: Yüksek Taşıma Kapasitesi ve Kusursuz Mühendislik

Ağır sanayi tesisleri, lojistik depolar, endüstriyel fabrikalar ve geniş açıklıklı çelik yapıların tasarımında, taşıyıcı sistemin hafifliği kadar yüksek yük taşıma kapasitesine sahip olması da ekonomik bir mühendislik çözümünün temelidir. Çatılarda kar ve rüzgar yükünü makaslara aktaran aşık sistemleri ile cephe kaplamalarını tutan kuşak elemanlarında kullanılan profillerin tasarımı, projenin toplam çelik tonajını doğrudan etkiler. Bu gereksinimlere en etkili ve yenilikçi yanıt, yapısal formundan güç alan Sigma (Σ) profil sistemleridir.

Garanti Çelik Yapı, gelişmiş rulo şekillendirme (roll-forming) hatlarında, uluslararası kalite standartlarına sahip galvanizli çelik rulolardan yüksek hassasiyetle Sigma (Σ) profiller üretmektedir. Kesitinin geometrik üstünlüğü sayesinde modern inşaat ve çelik konstrüksiyon projelerinde devrim yaratan Sigma profiller, "daha az malzeme, daha fazla mukavemet" ilkesinin yapısal çelik mühendisliğindeki en somut örneğidir.

Sigma (Σ) Kesitinin Yapısal Mekaniği ve Atalet Momentindeki Üstünlük

Bir çelik profilin dış etkenler (eğilme momenti, kesme kuvveti) altındaki davranışı, büyük oranda kesit geometrisine yani atalet momentine (I) ve kesit modülüne (W) bağlıdır. Sigma profillerin adını aldığı "Σ" formundaki çok kıvrımlı gövde tasarımı, klasik C veya U profillerdeki düz gövde yapısının aksine ekstra rijitlik merkezleri (stiffeners) oluşturur. Profilin gövde bölümünde içe doğru kıvrılan bu özel form, yapı elemanının tarafsız eksenine (neutral axis) olan mesafesini optimize ederek alan atalet momentini dramatik ölçüde artırır.

Bunun mühendislik dilindeki anlamı şudur: Aynı et kalınlığına (örneğin 2.5 mm) ve aynı yüksekliğe sahip bir C profil ile Sigma profil karşılaştırıldığında, Sigma profil yerel burkulmaya (local buckling) ve yanal burulmalı burkulmaya (lateral-torsional buckling) karşı çok daha dirençlidir. Bu yapısal avantaj, geniş açıklıklı makas aralıklarında (8 metre, 10 metre veya daha uzun) profillerin sarkma yapmadan yüksek kar ve rüzgar yüklerini güvenle taşıyabilmesine olanak sağlar. Çatı aşıklarında kullanılan sürekli kiriş (continuous beam) prensibiyle şaşırtmalı olarak bini (overlap) yapılabilmesi de moment diyagramlarını dengeleyerek taşıma kapasitesini zirveye çıkarır.

S350GD+Z Kalite Çelik ile İnanılmaz Dayanım

Garanti Çelik Yapı tesislerinde Sigma profil imalatında genellikle S280GD, S320GD veya S350GD kalitesindeki yapısal çelik (structural grade) rulolar işlenir. Buradaki '350' rakamı, çeliğin akma sınırının (yield strength) minimum 350 MPa (N/mm²) olduğunu gösterir. Soğuk şekillendirme işlemi sırasında, profillerin köşe kıvrımlarında malzeme soğuk işlem sertleşmesine (strain hardening) uğrar. Bu fiziksel olay, kıvrım noktalarındaki malzemenin akma mukavemetini başlangıç değerinden çok daha yukarılara taşıyarak profile ek bir güç kazandırır.

Geniş Açıklık Geçebilme: Artan atalet momenti ve yüksek dayanımlı çelik, daha az sayıda kolon veya makas kullanılarak geniş açıklıkların geçilmesini sağlar.
Tonaj ve Maliyet Optimizasyonu: Aynı yükü taşımak için ağır hadde profil (NPI, NPU, IPE) kullanımına göre %40-50'ye varan oranlarda malzeme tasarrufu elde edilir. Toplam yapının ağırlığı düşer, bu da deprem yüklerini azaltır ve temel maliyetlerini aşağı çeker.
Üstün Taşıma Performansı: Güneş enerji sistemlerinin (GES) çatıya entegre edildiği endüstriyel çatılarda artan ölü yükleri taşımak için Sigma profiller en güvenli çözümdür.

Kaynaksız Montaj: Hız, Güvenlik ve Milimetrik Hassasiyet

Sigma profil sistemlerinin en büyük teknolojik avantajlarından biri, üretimin tamamen entegre CAD/CAM yazılımları kontrolünde gerçekleştirilmesidir. Tekla Structures veya benzeri gelişmiş statik 3D tasarım programlarında modellenen yapıdaki her bir Sigma profilin milimetrik uzunluğu, üzerindeki bağlantı ve servis deliklerinin tam koordinatları makineye veri olarak gönderilir.

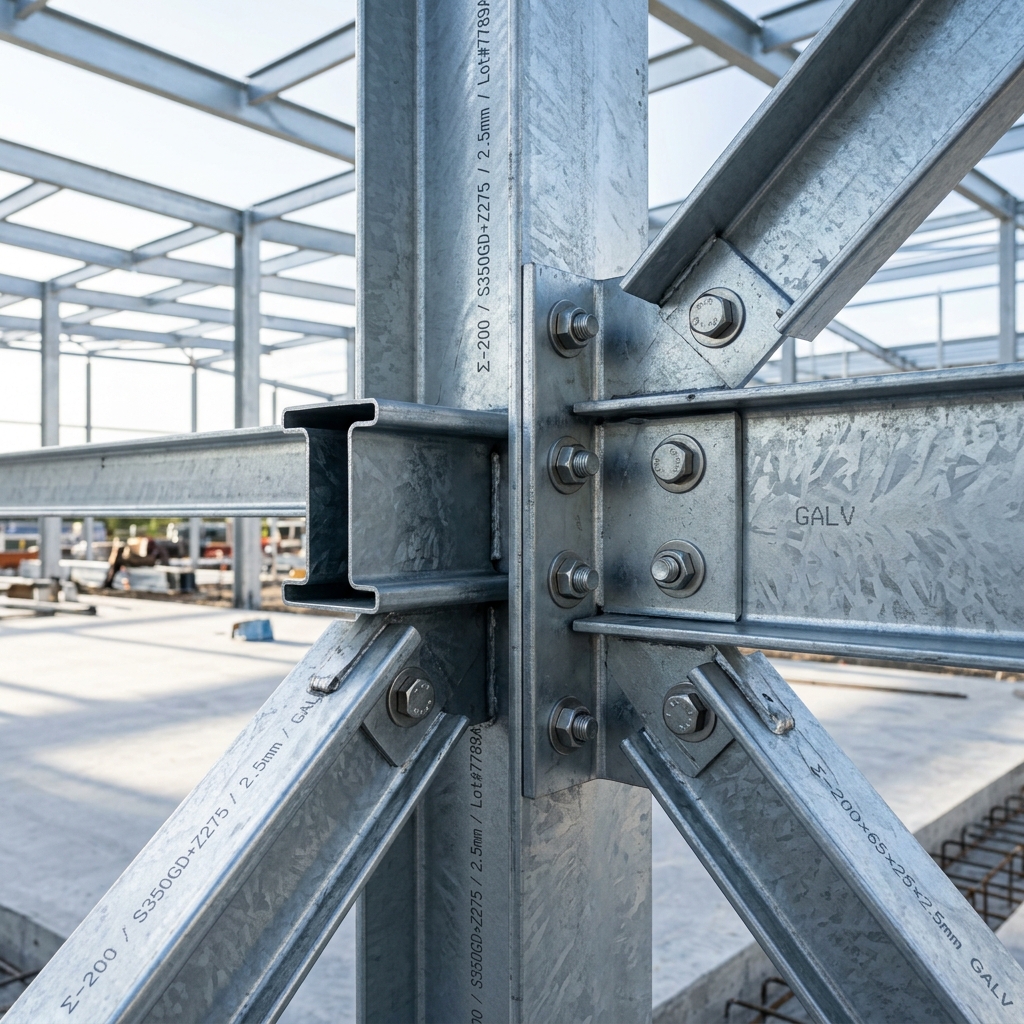

Üretim bandında rulo sac şekillenirken, aynı anda zımba (punch) üniteleri sayesinde delikler hatasız şekilde açılır. İnşaat sahasında, şantiyede kesinlikle kaynak makinesi, oksijenli kesim veya matkap kullanılmaz. Projeye özel etiketlenmiş olarak sahaya sevk edilen Sigma profiller, ilgili guselere veya taşıyıcı kolonlara sadece kalite sertifikalı bulonlar (cıvata ve somun) ile birleştirilir. Kaynaksız cıvatalı montaj sistemi inşaat süresini aylar yerine haftalara indirir ve şantiye risklerini minimize eder.

Z275 Galvaniz Kaplama: Ömür Boyu Korozyon Direnci

Fabrikalar, endüstriyel tesisler, tarımsal depolar ve kimyasal üretim tesisleri genellikle yüksek nem, korozif gazlar veya tuzlu hava (kıyı kesimler) barındırır. Standart siyah sac profiller, pahalı epoksi boya uygulamalarına rağmen kısa sürede korozyona uğrayarak taşıyıcı kesit özelliklerini kaybetmeye başlar. Oysa Sigma profillerimiz, üretim hattına girmeden önce yüksek sıcaklıkta çinko banyosuna daldırılarak (hot-dip continuous galvanizing) yüzeylerinde her iki tarafta 275 g/m² (Z275) yoğunluğunda çinko kaplama tabakası barındırır.

Bu galvaniz koruma kalkanı, çeliğin atmosferle olan tüm bağlantısını keser. Profilde cıvata deliği açılsa bile çinko, katodik koruma (galvanik pil etkisi) sayesinde delik etrafındaki çeliği korumaya devam eder. Böylece yapı, on yıllar boyunca en ufak bir paslanma belirtisi göstermeden statik gücünü korur.

Çok Yönlü Kullanım Alanları ve Mimari Esneklik

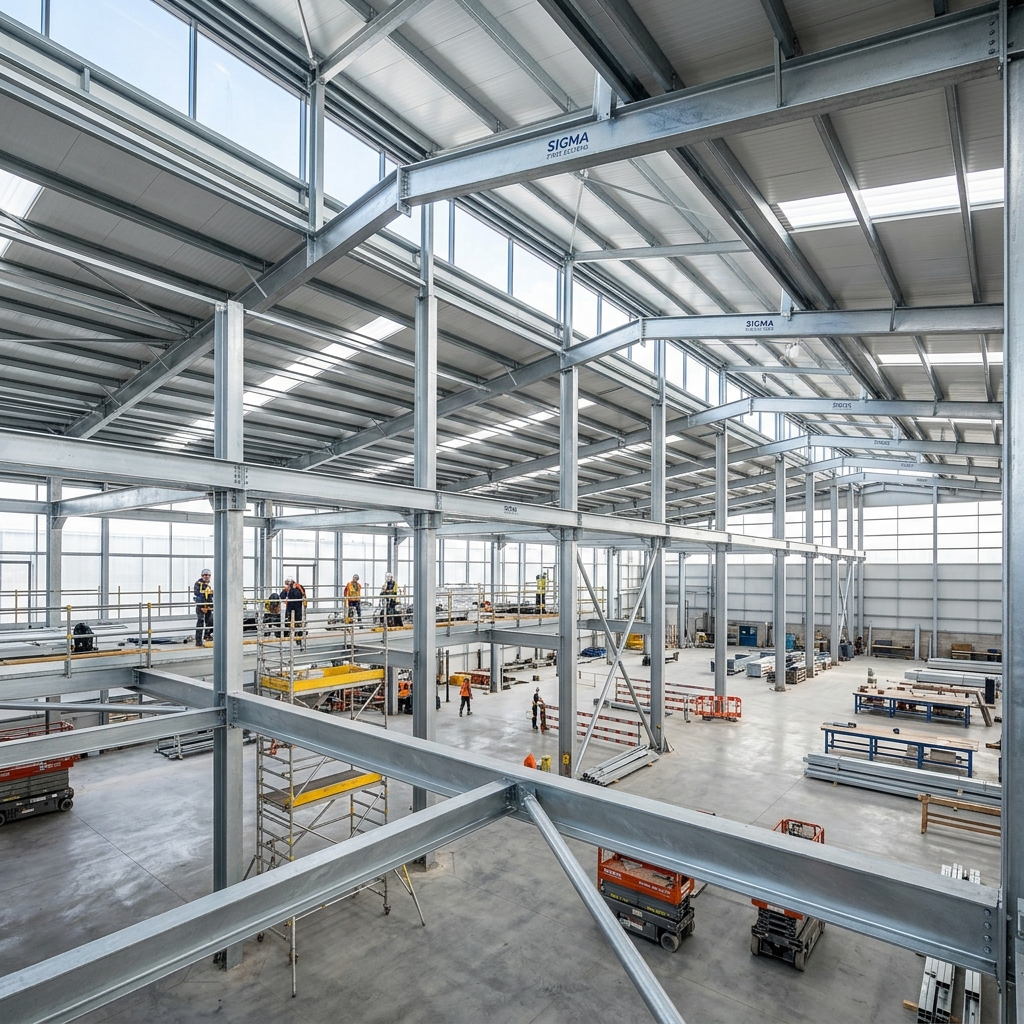

Garanti Çelik Yapı Sigma profilleri, çok geniş bir uygulama yelpazesine sahiptir. Organize sanayi bölgelerindeki fabrikaların çatı aşık ve cephe kuşak sistemlerinde, çok açıklıklı endüstriyel depo binalarının taşıyıcı sistemlerinde, tarımsal silolar ve hayvancılık tesislerinde, otopark sundurmalarında, hatta zemin üzeri devasa güneş enerji santrali (GES) çelik montaj sistemlerinde ana taşıyıcı veya ikincil taşıyıcı olarak başarıyla hizmet vermektedir.

İleri mühendisliğin, kusursuz tasarımın ve yüksek malzeme kalitesinin buluşma noktası olan Sigma Profil çelik yapılar, işletmeniz için güvenli, hesaplı ve ultra dayanıklı alanlar inşa etmenizin en akılcı yoludur. Projelerinizde yapıyı hafifletirken gücünü artırmak, yatırım maliyetlerinizi düşürürken inşaat hızınızı zirveye çıkarmak için Garanti Çelik Yapı'nın uzman mühendislik kadrosuyla iletişime geçebilirsiniz.
