Portal Çerçeve Sistemleri

Fabrika, depo ve hangarlarda sıklıkla tercih edilen, iç kolon gereksinimini ortadan kaldıran geniş açıklıklı çerçeve sistemleri.

Sistem Hakkında

Portal çerçeve sistemleri, kolon ve kirişlerin moment aktaran rijit (ankastre) birleşimiyle oluşturulan, iç kısımlarda ara taşıyıcı kolona ihtiyaç duymadan devasa açıklıkları güvenle geçmenizi sağlayan yenilikçi taşıyıcı yapı sistemleridir. Kesintisiz zemin alanı sayesinde lojistik merkezleri, antrepolar ve karmaşık üretim hatları için maksimum iç hacim ve yerleşim özgürlüğü sunar. Değişken kesitli profiller kullanılarak malzeme israfı önlenir ve çelik konstrüksiyon projelerinde en ekonomik, en estetik mimari çözümler elde edilir.

Geniş zemin alanına ihtiyaç duyan ticari yatırımcılar için Garanti Çelik Yapı'nın mühendislik vizyonuyla hayata geçirilen portal çerçeve sistemleri, işletme süreçlerinizi kesintiye uğratmadan hızlı bir şekilde inşa edilir. Üretim bandımızda bilgisayar destekli CNC makinelerle hazırlanan çelik elemanlar, sahada milimetrik hassasiyetle birleştirilerek uzun yıllar bakım gerektirmeyen, dayanıklı ve esnek kullanım alanları yaratır.

Sistemin Avantajları

İç kolonsuz geniş alanlar

Hızlı imalat ve montaj

Optimum malzeme kullanımı

Esnek tasarım imkanı

Ser
Profil

Garanti Çelik Yapı'nın Arkasındaki Üretim Gücü: SerProfil

Portal Çerçeve Sistemleri projelerimizde kullanılan profillerin üretimi ve tedariği, şirketimizin güçlü altyapısı olan SerProfil tesislerinde gerçekleştirilmektedir. Aracısız üretim gücümüz sayesinde, yüksek tonajlı çelik ihtiyaçlarınız en uygun maliyetle ve fabrikadan şantiyeye doğrudan kalite kontrolü altında sevk edilir.

Benzer Sistemler

Maliyeti Hesaplayın

Projeniz için tahmini bütçeyi online olarak çıkarabilirsiniz.

Hesaplama Aracına Git

Teknik Destek ve Keşif

Bölgenize özel rüzgar ve kar yükü hesapları yapılarak ücretsiz proje teklifi hazırlanır.

Bizimle İletişime Geçin

Portal Çerçeve Sistemleri Hakkında Sıkça Sorulan Mühendislik Soruları

Portal çerçeve sistemlerinde kolon-kiriş birleşim noktalarındaki rijitlik (moment kapasitesi) genel moment dağılımını nasıl etkiler?

Portal çerçeve (portal frame) sistemlerinde kolon-kiriş düğüm noktaları (eaves joint / saçak birleşimi) ve mahya birleşimi (apex joint) tam ankastre (rijit - moment aktaran) olarak tasarlanır. Bu rijitlik, çatı (rafter) kirişi üzerindeki eğilme momentlerinin (bending moment) kolonlara aktarılmasını sağlar. Açıklık ortasındaki pozitif eğilme momenti azalırken, mesnetlerde (birleşim noktalarında) yüksek negatif momentler oluşur. Bu yük dağılımı mekanizması, kiriş açıklık ortasındaki kesit ihtiyacını küçültür ve büyük açıklıkların (clear spans) daha ekonomik (hafif) çelik profillerle geçilmesine olanak tanır.

Değişken kesitli (haunched) çelik portal çerçevelerde yanal-burulmalı burkulma (lateral-torsional buckling) ve stabilite kontrolleri nasıl yapılır?

Portal çerçevelerde kolon-kiriş birleşimlerinde (haunch/guaset bölgelerinde) alt başlık (bottom flange) yüksek basınç gerilmelerine maruz kalır. Çatı kirişinin alt başlığı genellikle yanal olarak desteklenmediği için yanal-burulmalı burkulma (lateral-torsional buckling) riski yüksektir. TS EN 1993 (Eurocode 3) kapsamında bu stabilite kaybını önlemek için, alt başlığı çatı aşıklarına bağlayan çapraz stabilite destekleri (fly braces / knee braces) kullanılır. Ayrıca FEA (Sonlu Elemanlar) veya LTB (Lateral Torsional Buckling) analiz programlarıyla değişken enkesit boyunca elastik kritik burkulma momenti (Mcr) hesaplanarak kesit yeterliliği tahkik edilir.

Portal çerçeveli endüstriyel yapılarda çatı eğiminin (roof pitch) rüzgar yükü ve kar yükü katsayılarına (Cp, Cs) etkisi nedir?

Çatı eğimi, TS EN 1991-1-4 (Rüzgar Yükleri) ve TS EN 1991-1-3 (Kar Yükleri) standartlarına göre dış basınç katsayılarını (Cp) ve kar yükü şekil katsayılarını (mu) doğrudan belirler. Düşük eğimli portal çatılarda (örneğin %10 - 6 derece civarı), rüzgar çatı yüzeyinde ciddi bir emme (suction - uplift) kuvveti yaratır. Bu durum, kolon ve kiriş bağlantılarında çekme kuvvetleri oluşturarak ankraj bulonlarını ve alın plakalarını (end-plate) zorlar. Eğimin artması, çatı üzerindeki karın kayarak birikmesini (sliding) kolaylaştırırken, bu kez de binanın rüzgara maruz kalan projeksiyon alanını büyüterek kolon tabanlarındaki yatay kesme (base shear) ve devirici moment (overturning moment) kuvvetlerini artırır.

Çok açıklıklı (multi-span) portal çerçevelerde iç (orta) kolonların mafsallı (pin-ended) veya ankastre dizayn edilmesinin avantajları nelerdir?

Çok açıklıklı portal çerçevelerde dış kolonlar genellikle yanal rüzgar ve sismik yükleri karşılamak için moment aktaran (rijit) tasarlanırken, iç kolonlar genellikle 'sarkaç kolon' (mafsallı / pin-ended) olarak dizayn edilir. İç kolonların uçlarından (alt ve üst) mafsallı yapılması, bu elemanlara sadece eksenel basınç yükü (gravity loads) aktarılmasını sağlar ve kolonlara eğilme momenti gelmez. Bu sayede iç kolon profilleri oldukça narin ve küçük kesitli seçilebilir, temel boyutları da sadece eksenel yük için küçültülür. Ankastre (rijit) yapılsaydı, büyük momentler aktarılacağından hem iç kolon kesitleri hem de temelleri devasa boyutlara ulaşırdı.

Portal çerçevelerin temel ankraj tasarımında (base plate) taban plakası kalınlığı ve ankraj bulonlarının çapı nasıl belirlenir?

Taban plakası (base plate) tasarımı, kolon tabanında oluşan eksenel kuvvet (basınç/çekme), kesme kuvveti (shear) ve eğilme momentinin betonarme temele güvenle aktarılmasını sağlamalıdır. Plaka kalınlığı, altındaki betonun ezilme gerilmesini (bearing stress) kontrol eden elastik/plastik eğilme çizgilerine göre (örneğin T-stub modeli) belirlenir. Ankraj bulonlarının çapı ve gömülme derinliği ise rüzgar emmesi veya deprem kaynaklı eksenel çekme (uplift) kuvvetleri ile yatay kesme kuvvetlerine göre tasarlanır. TS EN 1992-4 (Betona Ankraj Tasarımı) veya ACI 318 Appendix D uyarınca beton koni kopması (concrete breakout), çekip çıkarma (pull-out) ve çelik sfero kopma tahkikleri yapılır.

Portal Çerçeve Sistemleri (Portal Frames): Endüstriyel Binalarda Optimizasyon ve Tasarım Mekaniği

Küresel çelik konstrüksiyon pazarında tek katlı endüstriyel yapıların (fabrikalar, antrepolar, lojistik depolama merkezleri, tarımsal hangarlar) yaklaşık %90'ı Portal Çerçeve Sistemleri (Portal Frames) kullanılarak inşa edilmektedir. Portal çerçeveler, yüksek mühendislik optimizasyonuna imkan tanıyan rijit birleşim noktaları (moment-resisting connections), orta kolon kullanmaksızın devasa açıklıkları (clear spans) geçebilme yeteneği ve hızlı imalat/montaj süreci nedeniyle endüstriyel mimaride altın standart haline gelmiştir. Garanti Çelik Yapı olarak, portal çerçeveli sistemlerin yapısal analizini TS EN 1993 (Eurocode 3) ve Amerikan AISC 360-16 çelik tasarım şartnamelerine tam uyumlu olarak gerçekleştiriyor, yatırımcılarımıza en ekonomik çelik metrajlarıyla en güvenli yapıları sunuyoruz.

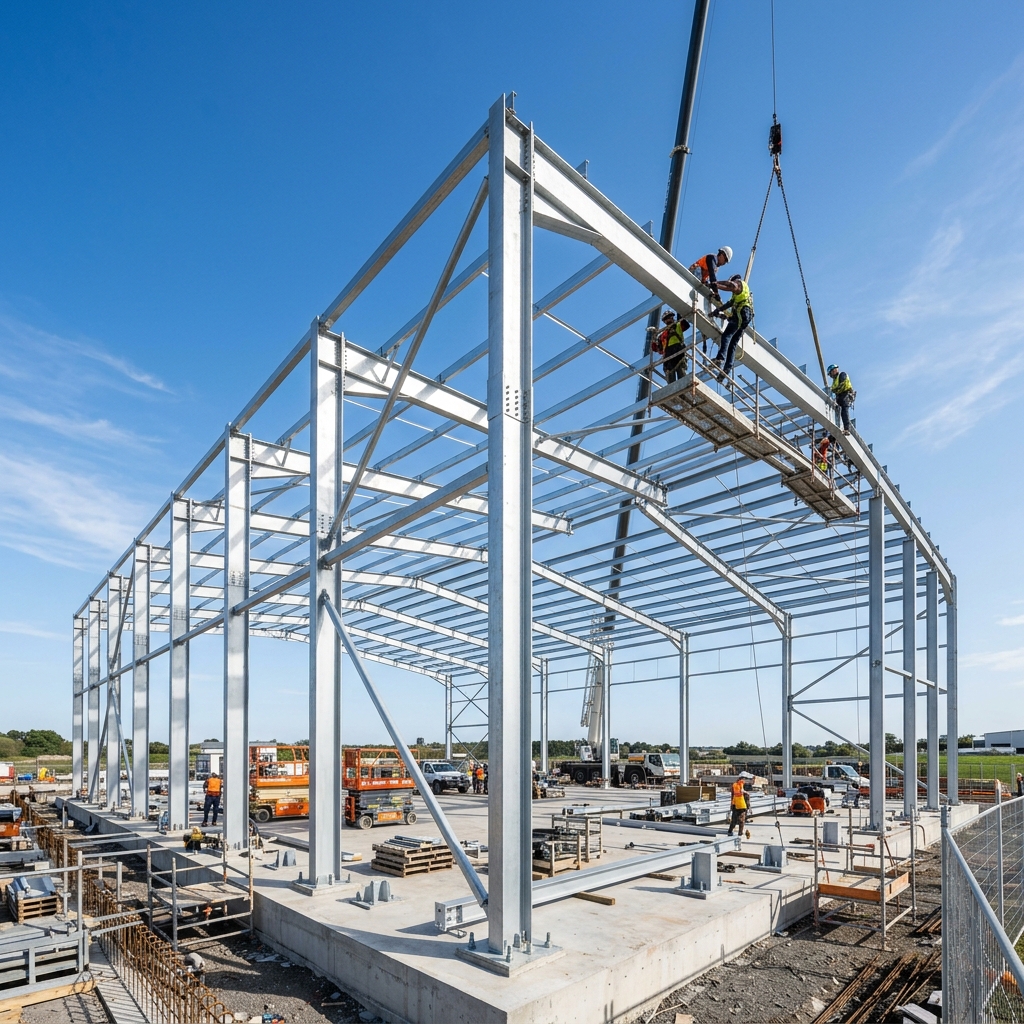

Taşıyıcı Sistem Mekaniği ve Yük Aktarımı (Load Path)

Portal çerçeve sisteminin temel çalışma prensibi, kolonlar (columns/stanchions) ve çatı kirişleri (rafters) arasındaki bağlantıların (saçak - eaves ve mahya - apex noktaları) ankastre (rijit) olacak şekilde tasarlanmasına dayanır. Eğer basit (mafsallı) bir kiriş kolonlara oturtulsaydı, açıklık ortasındaki eğilme momenti maksimum (qL²/8) olacak ve çok büyük/ağır bir kiriş profiline ihtiyaç duyulacaktı.

Buna karşılık portal çerçevelerdeki tam rijit birleşimler, bu yüksek pozitif momenti kolonlara bir negatif moment (mesnet momenti) olarak aktarır. Böylelikle çatı kirişinin ortasındaki moment azaltılır, gerilmeler (stresses) yapı elemanlarına daha homojen dağıtılır ve çok daha ince, ekonomik profiller (IPE, HEA, ya da yapma kesitler) kullanılarak büyük açıklıklar geçilebilir. Düşey yerçekimi yükleri (kar, ölü yükler, vinç) ve yatay yanal yükler (rüzgar, deprem) bu çerçeve mekanizması sayesinde temellere güvenle transfer edilir.

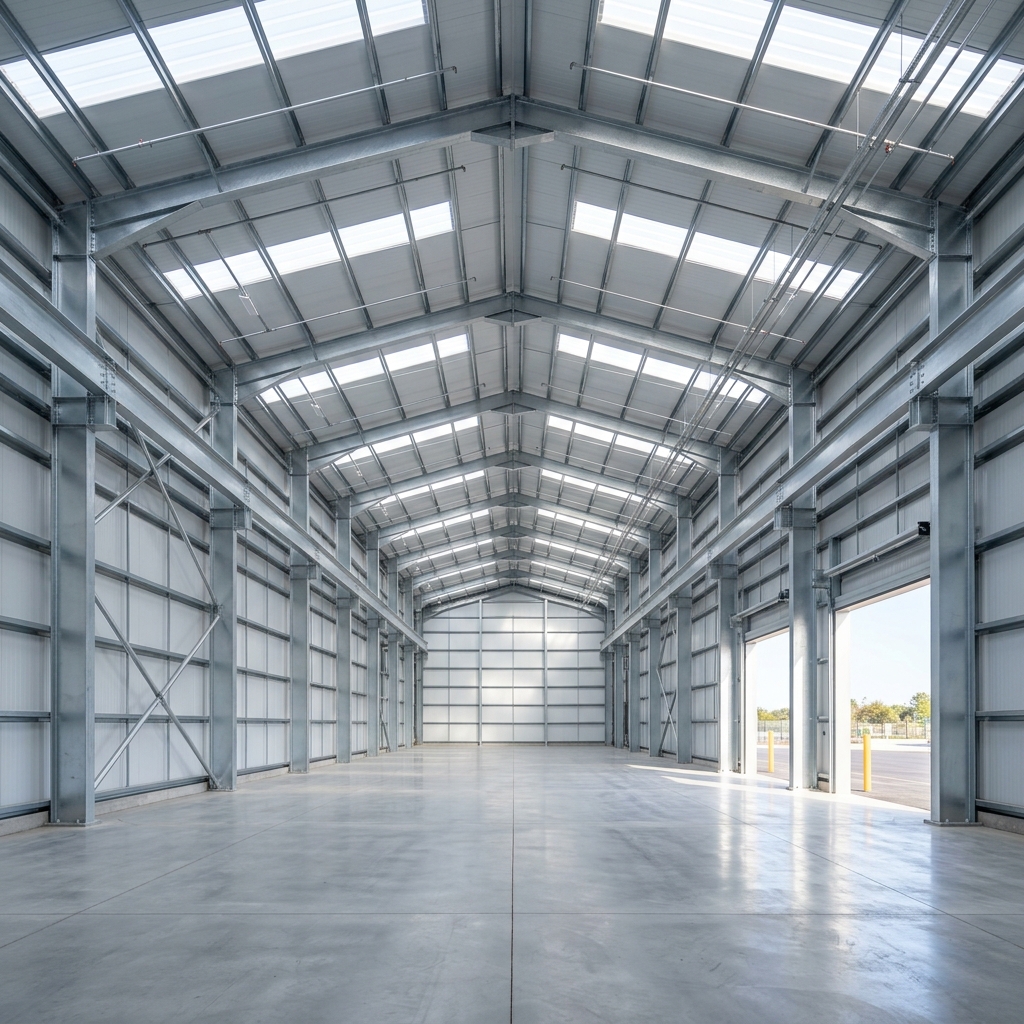

Değişken Kesitli (Haunched) Profil Uygulamaları ve Ekonomik Tasarım

Moment diyagramları (Bending Moment Diagrams) incelendiğinde, portal çerçevelerde en yüksek gerilmelerin kolon-kiriş kesişim noktalarında (saçak/eaves) oluştuğu görülür. Bütün bir çatı kirişini sadece bu noktadaki yüksek momente göre seçmek, tüm açıklık boyunca gereksiz yere ağır ve pahalı çelik kullanmak anlamına gelir.

Bu mühendislik problemini çözmek için Vuto (Haunch) adı verilen değişken kesit uygulaması yapılır. Kolon-kiriş birleşim bölgesine profilden kesilmiş üçgen şeklinde bir parça kaynatılarak, o bölgenin atalet momenti (I) ve mukavemet momenti (W) yerel olarak artırılır. Böylelikle sadece momentin tepe yaptığı lokasyon güçlendirilmiş, yapının geri kalanında ise daha hafif standart profiller kullanılmış olur. Bu tasarım harikası yaklaşım, projenin toplam çelik ağırlığını (tonajını) %15 ila %30 arasında düşürerek yatırım maliyetlerini inanılmaz derecede optimize eder.

Portal Çerçevelerde Stabilite: Burkulma (Buckling) ve Çapraz Bağlantılar

Geniş açıklıklı (20m - 50m arası) portal çerçeveler narin (slender) yapılardır. Eğilme altındaki I-profillerde, basınç başlığı (genellikle alt başlık) Yanal Burulmalı Burkulma (Lateral-Torsional Buckling - LTB) adı verilen tehlikeli bir stabilite kaybına uğrayabilir. Kirişin sadece bir yöne eğilmesi beklenirken, stabilite kaybıyla birlikte kiriş kendi ekseni etrafında burulup yanal olarak aniden göçebilir.

Garanti Çelik Yapı mühendisleri, bu riski elimine etmek için aşağıdaki detaylandırmaları yapar:

Aşık Sistemi ve Yanal Destekler: Çatı aşıkları (purlins - C veya Z kesitli soğuk şekillendirilmiş profiller) sadece kaplamayı taşımakla kalmaz, aynı zamanda çatı kirişinin üst başlığına tutunarak onu burkulmaya karşı kilitler.
Stabilite Gergileri (Fly Braces / Knee Braces): Vuto bölgelerinde basınca maruz kalan alt başlığı (bottom flange) desteklemek için, aşıklardan alt başlığa V şeklinde açılı stabilite gergileri atılarak burkulma boyu (Lcr) kısaltılır.
Çatı ve Cephe Çaprazları (Bracing Systems): Rüzgarın portal çerçeveye dik yönde (boyuna) vurduğu durumlarda yapının domino taşı gibi devrilmesini engellemek için, L köşebentler veya gergi çubuklarıyla (tension rods) tasarlanan merkezi rüzgar çaprazları uygulanır.

Yük Kombinasyonları: Rüzgar (Uplift) ve Sismik Performans

Portal çerçeveli endüstriyel tesisler, coğrafi konuma bağlı olarak çok ekstrem rüzgar hızlarına ve sismik ivmelere maruz kalabilir. Özellikle hafif kaplama sistemlerine (sandviç panel, trapez sac) sahip çatıların, fırtınalı havalarda rüzgarın kaldırma (uplift - aerodinamik emme) kuvveti altında tersine eğilmeye zorlanması söz konusudur. Bu durumda, normalde çekme altında olan alt başlık (bottom flange) aniden basınç altına girer. Statik hesaplarda (TS EN 1991-1-4 ve ASCE 7-16) bu tür tersinir yük kombinasyonları detaylı olarak incelenir, kolon ankrajları (anchor bolts) beton içerisinden sökülmeyecek şekilde (pull-out limit state) derin gömülü olarak tasarlanır.

Sismik açıdan ise (TBDY-2018), hafif çatı yapısı sayesinde sismik kütle küçüktür; ancak "Sünek Tasarım" kuralları gereği (özellikle deprem bölgelerinde) kolon tabanlarındaki detaylandırmalar (base plates ve kaynak kesitleri) yapıya yeterli enerji yutma (dissipation) kapasitesi verecek kalınlıkta projelendirilir.

Birleşim Detayları (Connections) ve Üretim Teknolojisi

Portal çerçevelerin sahadaki kurulum hızı, düğüm noktalarının fabrikasyon aşamasındaki kalitesine bağlıdır. Uç plakalı bulonlu birleşimler (End-plate bolted connections), kolon-kiriş ve mahya (apex) birleşimlerinde kullanılır. Yapısal çelik atölyesinde, lazer veya plazma CNC tezgahlarıyla hassas şekilde kesilen uç plakaları (end-plates) ve berkitme levhaları (stiffeners), tam nüfuziyetli kaynaklarla ana profillere birleştirilir.

Şantiyede ise tamamen Ön Germeli (Pre-tensioned) Yüksek Mukavemetli Bulonlar kullanılır. Bu sayede vinç kullanılabilen, makine titreşimi olan tesislerde cıvataların zamanla gevşemesi (fatigue/loosening) kesin olarak önlenir. Garanti Çelik Yapı, Portal Çerçeve Sistemlerinde; mühendislik bilgisini, ileri üretim teknolojilerini ve sahadaki tecrübesini birleştirerek yatırımcılara hatasız, hızlı, ekonomik ve uzun ömürlü çelik bina çözümleri sunmaktadır.
