Değişken Kesitli Çelik Yapılar

Sistem Hakkında

Sıradan sabit kesitli standart profiller yerine, yapı üzerindeki statik kuvvetlerin, moment ve kesme yüklerinin tam olarak gerektirdiği kalınlık ve genişlikte malzeme kullanılması esasına dayanan değişken kesitli (tapered) sistemlerdir. Bu ileri mühendislik yaklaşımı, çelik iskelet üzerindeki stresi dengeleyerek gereksiz çelik sarfiyatını (tonajı) engeller ve yatırım maliyetlerini %30'a varan oranlarda düşürür. Mimari açıdan son derece şık ve modern bir iç mekan sağlarken, yapısal güvenliği de en üst seviyeye taşır.

Garanti Çelik Yapı olarak, değişken kesitli (tapered) projelerde özel bilgisayar destekli tasarım (CAD) ve mühendislik yazılımları kullanarak malzemenin en verimli formunu hesaplıyoruz. SerProfil tesislerimizde yüksek hassasiyetle kesilip kaynatılan profiller, işletmenizin mimari dokusuna mükemmel uyum sağlarken, çelik iskelet ağırlığını minimize ederek projenin başlangıcından itibaren sizlere eşsiz bir finansal avantaj sunar.

Sistemin Avantajları

Optimize edilmiş malzeme kullanımı

Ekonomik yatırım maliyeti

Estetik endüstriyel tasarım

Özel projelere tam uyum

Ser
Profil

Garanti Çelik Yapı'nın Arkasındaki Üretim Gücü: SerProfil

Değişken Kesitli Çelik Yapılar projelerimizde kullanılan profillerin üretimi ve tedariği, şirketimizin güçlü altyapısı olan SerProfil tesislerinde gerçekleştirilmektedir. Aracısız üretim gücümüz sayesinde, yüksek tonajlı çelik ihtiyaçlarınız en uygun maliyetle ve fabrikadan şantiyeye doğrudan kalite kontrolü altında sevk edilir.

Değişken Kesitli Çelik Yapılar Hakkında Sıkça Sorulan Sorular

Değişken kesitli çelik yapıların (PEB) temel statik avantajları nelerdir?

Değişken kesitli çelik sistemler (Pre-Engineered Buildings), yapının maruz kaldığı eğilme momentleri ve kesme kuvvetleri diyagramlarına göre optimize edilerek tasarlanır. Kolon ve kirişlerde, momentin maksimum olduğu noktalarda (genellikle birleşim yerleri) gövde yüksekliği artırılırken, momentin sıfıra yaklaştığı noktalarda kesit daraltılır. Bu optimizasyon, gereksiz çelik ağırlığını ortadan kaldırır, zati yükü azaltır ve ekonomik açıklık geçişi sağlar.

Değişken kesitli binalarda maksimum kolon açıklığı ne kadar olabilir?

Ön üretimli değişken kesitli çerçeveler (clear span rigid frames), iç kolon kullanılmadan 90 metreye kadar açıklıkları geçebilir. Mühendislik optimizasyonu sayesinde, 30 ila 60 metre arası açıklıklar endüstriyel tesisler için standart ve son derece maliyet-etkin bir şekilde inşa edilebilmektedir.

Bu sistemlerde sehim ve burkulma kontrolü nasıl sağlanır?

Değişken kesitli profillerde yanal burkulma (lateral torsional buckling) riskine karşı çapraz bağlar, aşık sistemleri ve flanş destekleri (flange braces) kullanılır. Sehim (deflection) ise, AISC ve Eurocode 3 standartlarına uygun olarak hesaplanan eylemsizlik momentleri ile kontrol altında tutulur; gövde kalınlıkları ve flanş genişlikleri deplasmanları sınırlandıracak şekilde tasarlanır.

Değişken kesitli yapılar deprem yüklerine karşı nasıl bir performans sergiler?

Sistemin optimize edilmiş ağırlığı, yapıya etki eden sismik taban kesme kuvvetini doğrudan düşürür (F=m*a). Ayrıca çeliğin yüksek sünekliği (ductility) ve moment aktaran rijit birleşim noktaları sayesinde, deprem enerjisi plastik mafsallaşma ile sönümlenir ve yapı göçme durumuna karşı yüksek performans gösterir.

Değişken kesitli çelik çerçevelerde birleşim detayları nasıldır?

Moment aktaran kolon-kiriş ve kiriş-kiriş birleşimlerinde genellikle alın levhalı (end-plate), yüksek mukavemetli (10.9 kalite) öngermeli bulonlar kullanılır. Bu bulonlu bağlantılar şantiyede hızlı montaj imkanı sunarken, yapısal bütünlüğü ve rijitliği fabrika ortamında yapılan tam penetrasyonlu kaynaklara eşdeğer seviyede sağlar.

Değişken Kesitli Çelik Yapılar: Mühendislik Mükemmelliği ve Maksimum Açıklık

Endüstriyel tesisler, lojistik depolar, devasa hangarlar ve üretim fabrikaları gibi geniş açıklıklara ihtiyaç duyan modern yapılar için değişken kesitli çelik yapılar (Pre-Engineered Buildings - PEB), günümüz inşaat mühendisliğinin ulaştığı en yenilikçi ve optimize edilmiş çözümlerden biridir. Standart sıcak haddelenmiş profillerin aksine, değişken kesitli çerçevelerde yapı elemanlarının boyutları, üzerlerindeki iç kuvvetlere (moment ve kesme kuvveti) orantılı olarak değişir. Bu sayede malzemenin tam potansiyeli kullanılarak hem ekonomik hem de son derece dayanıklı yapılar elde edilir.

Mekanik ve Statik Tasarım Prensipleri

Değişken kesitli çelik yapıların temel felsefesi, çelik kullanımını maksimize eden yapısal optimizasyondur. Bir çelik çerçevede, momentin en yüksek olduğu noktalar genellikle kolon-kiriş birleşim düğümleridir. Moment diyagramı açıklık ortasına veya mesnetlere doğru gidildikçe küçülür. İşte bu prensipten yola çıkılarak, değişken kesitli elemanların gövde yükseklikleri (web depth), momentin büyük olduğu mahallerde geniş, momentin düşük olduğu yerlerde ise dar olarak imal edilir.

Bunun mühendislik açısından anlamı, kesit modülünün (W) ve eylemsizlik momentinin (I) sadece ihtiyaç duyulan bölgelerde büyütülmesidir. Yapısal çeliğin (genellikle S355 veya S275 kalitesindeki yapısal saclar) CNC plazma tezgahlarında kesilip, otomatik tozaltı kaynak (SAW) robotlarıyla birleştirilmesi sonucu oluşturulan bu yapma kesitler (built-up sections), sabit kesitli profillere kıyasla çelik tonajında %20 ila %30 arasında tasarruf sağlar. Aynı zamanda yapının toplam kütlesi azaldığı için, temele aktarılan zati yükler ve deprem sırasında oluşan taban kesme kuvvetleri de önemli ölçüde düşer.

Geniş Açıklıklar (Clear Spans) ve Kolonsuz Hacimler

Lojistik ve üretim süreçlerinde iç kolonlar, forklift yollarını daraltan, üretim bantlarının yerleşimini zorlaştıran istenmeyen engellerdir. Değişken kesitli çerçeveler, iç kolona ihtiyaç duymadan 30 metreden 90 metreye kadar çok geniş açıklıkları tek açıklıklı (clear span) olarak geçebilme kapasitesine sahiptir. Bu devasa açıklıklar, optimizasyon sayesinde eğilme gerilmelerine ve sehimlere (deflection) karşı son derece dirençlidir.

Geniş İç Hacim: İçeride kolon olmaması, depo raflarının ve üretim makinelerinin maksimum verimle yerleştirilmesine olanak tanır.
Esneklik: Fabrikanın ilerleyen yıllarda iç yerleşimini değiştirmesi gerektiğinde kolon kısıtlaması yaşanmaz.
Ekonomik Temel Çözümleri: Ara kolonların olmaması, iç kısımlardaki tekil sömellerin sayısını sıfıra indirerek temel betonarmesinde hız ve ekonomi sağlar.

Değişken Kesitli Yapıların Deprem Performansı

Türkiye gibi yüksek sismik aktiviteye sahip bölgelerde inşa edilen yapıların deprem performansı hayati önem taşır. Çelik, doğası gereği yüksek sünekliğe (plastik deformasyon yapabilme kabiliyeti) sahip bir malzemedir. Değişken kesitli çelik yapılar, deprem sırasında oluşan devasa yatay yükleri plastik mafsallar aracılığıyla sönümleyecek şekilde tasarlanır (kapasite tasarımı ilkesi). Moment aktaran çerçevelerin birleşim detayları, akma gerilmesine ulaşsa dahi kopmadan enerjiyi absorbe edebilir.

Ayrıca, bu yapıların görece hafif olması (betonarme veya standart hadde profil yapılara kıyasla), deprem yüklerinin hesaplanmasında kullanılan eşdeğer deprem yükünü (W × A(T)) düşürür. Yapı hafifledikçe, üzerine etki eden eylemsizlik kuvvetleri azalır. Bu, sadece üstyapının değil, temel sisteminin de daha ekonomik tasarlanmasına imkan tanır.

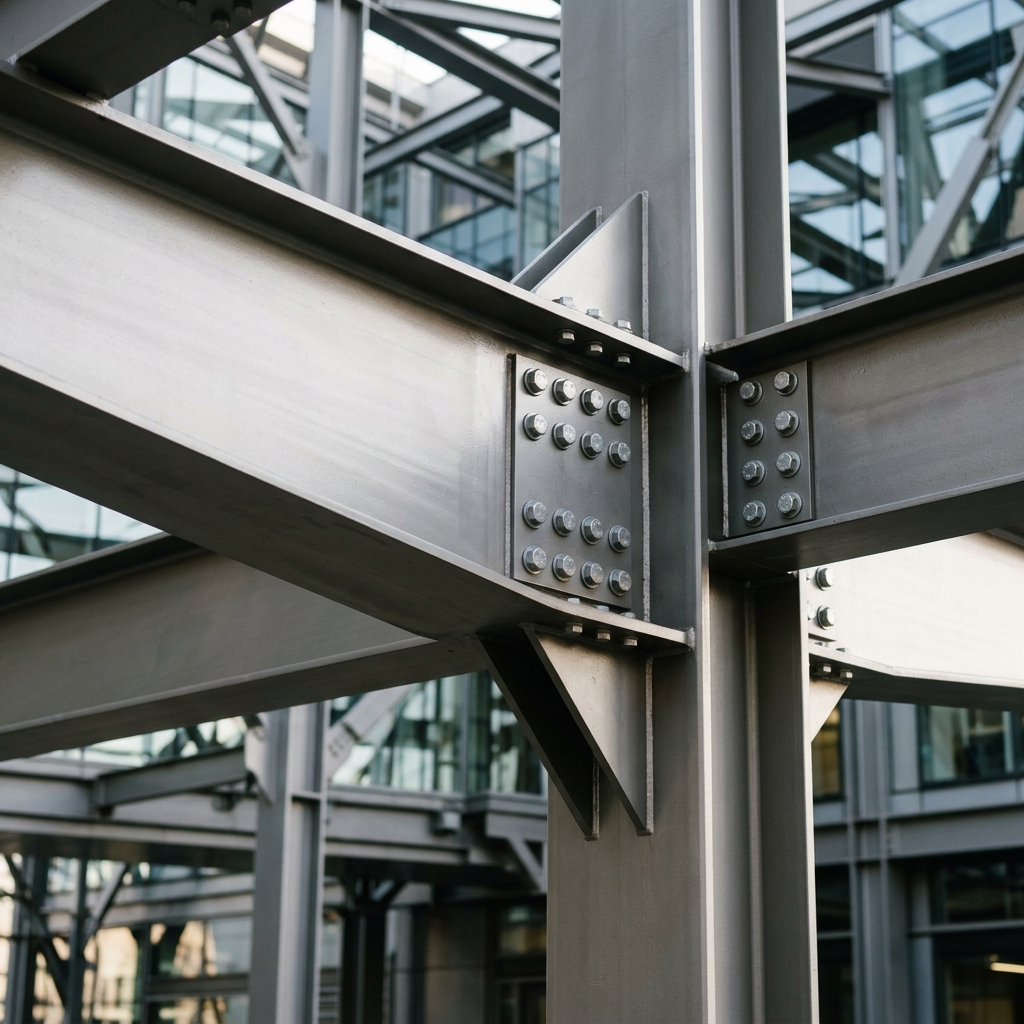

Birleşim Detayları ve Montaj Hızı

Değişken kesitli binaların şantiyedeki en büyük avantajlarından biri, tüm elemanların fabrika ortamında milimetrik hassasiyetle üretilip sahaya montaja hazır halde (civatalı bağlantılı) gelmesidir. Kaynak işlemlerinin %95'i kapalı fabrika ortamında, kalite kontrol prosedürleri (NDT - Tahribatsız Muayene) altında yapılır. Sahada ise sadece yüksek mukavemetli öngermeli bulonlar (10.9 kalite vb.) kullanılarak birleşimler sağlanır.

Alın levhalı (end-plate) bulonlu birleşimler, momentin bir elemandan diğerine (kirişten kolona veya mahyada kirişten kirişe) kesintisiz aktarılmasını sağlar. Bu yöntem, sahada kaynak ihtiyacını ortadan kaldırdığı için hava koşullarından bağımsız, son derece hızlı ve güvenli bir montaj süreci sunar. Geleneksel inşaat yöntemleriyle aylar sürebilecek bir fabrika kurulumu, değişken kesitli sistemlerle haftalar içinde tamamlanabilir.

Ekonomik ve İşletme Avantajları

Garanti Çelik Yapı olarak, projelerimizde değişken kesitli sistemleri tercih ederek yatırımcılarımıza doğrudan bir maliyet avantajı sunuyoruz. Gereksiz çelik ağırlığının tasarımdan çıkarılması, sadece malzeme maliyetini değil, nakliye ve vinç kiralama maliyetlerini de düşürür. İhtiyaca özel (tailor-made) tasarlanan bu yapılar, vinç (kreyn) yolları, asma katlar (mezzanine) ve rüzgar çaprazları ile mükemmel bir uyum içinde çalışır.

Üstelik bu yapılar, yangına dayanıklı boyalar (intumescent paint) veya uygun yalıtım panelleri ile desteklendiğinde uzun yıllar korozyona uğramadan, ilk günkü sağlamlığını koruyan yatırımlara dönüşür. İster bir lojistik dağıtım merkezi, ister bir tekstil fabrikası, isterse bir spor kompleksi inşa ediyor olun, değişken kesitli çelik yapılar; estetik, güvenlik ve hız ekseninde günümüzün tartışmasız en üstün yapısal çözümüdür.
