Projenin Sahadaki Rehberi: Kapsamlı Çelik Shop Drawing Hizmetleri
Uluslararası endüstriyel standartlarda, mimari estetiğin ve yapısal mühendisliğin kağıt üzerindeki vizyonunu gerçeğe dönüştüren en kritik aşama Shop Drawing (İmalat ve Montaj Uygulama Çizimleri) sürecidir. Shop Drawing; statik hesap raporlarındaki formüllerin ve mimari renderlardaki hatların, imalat atölyesindeki kaynak ustasının ve şantiyedeki montaj şefinin anlayacağı dili konuşan, her bir milimetrenin hesabının verildiği kesin uygulama dokümanlarıdır. Garanti Çelik Yapı, BIM (Building Information Modeling) teknolojilerini projenin merkezine yerleştirerek, dünyanın en karmaşık mimari ve çelik endüstriyel formlarını sıfır hata toleransıyla üretilebilir ve monte edilebilir (DFMA - Design for Manufacturing and Assembly) dijital ikizlere (Digital Twin) dönüştürür.
Mühendislik Tasarımından İmalat Odaklı Çözümlemeye Geçiş

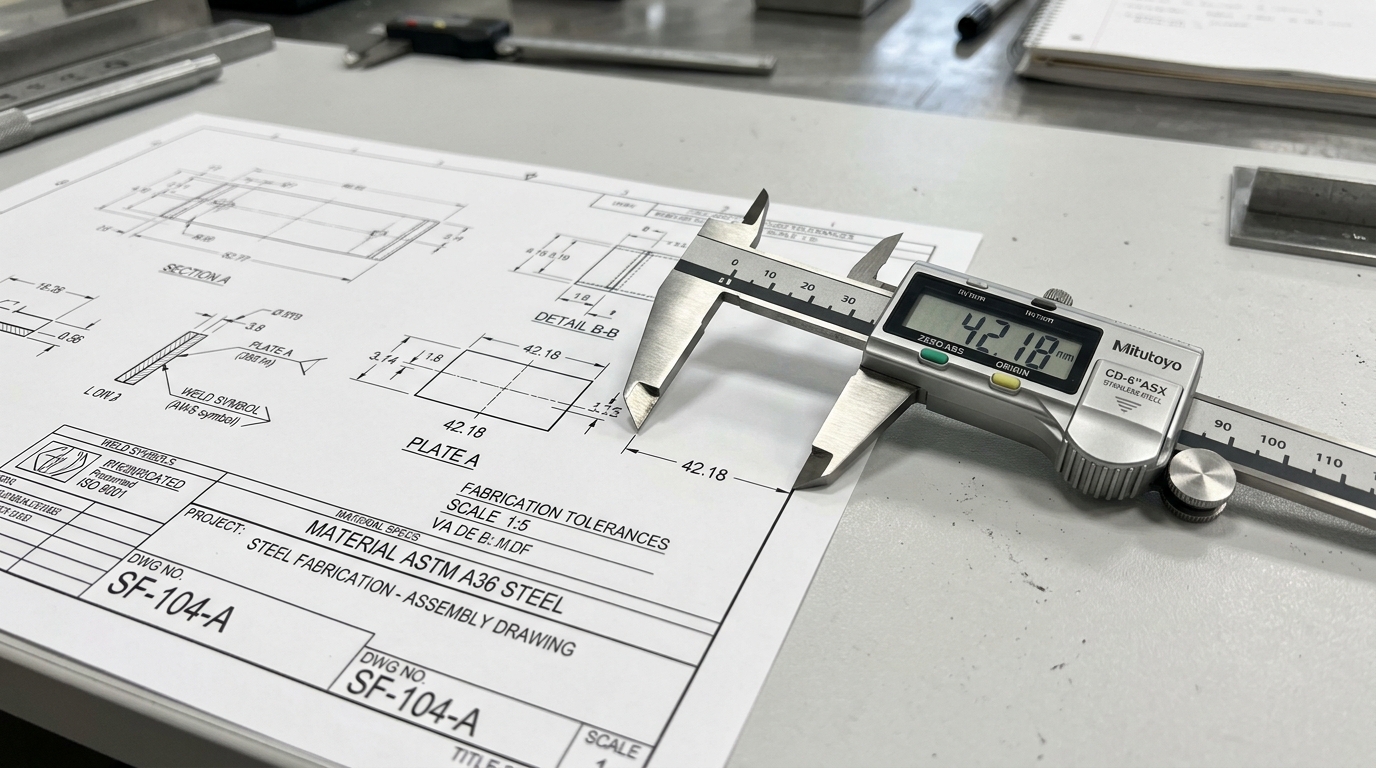

Bir inşaat projesi ihale edildiğinde yükleniciye verilen projeler genellikle "General Arrangement (Genel Yerleşim)" paftalarıdır. Bu çizimler kolonların eksenlerini, profil ebatlarını (örn: IPE400 veya HEA300) ve bağlantıların prensip şemalarını gösterir. Ancak bir HEA300 profilinin ucunun ne kadar kesileceği, kolon flanşlarına bağlanırken kullanılacak 20 mm'lik sac plakanın köşelerinden nasıl pah (cope) kırılacağı, delinecek deliklerin aralarındaki mesafe (pitch & gauge mesafeleri) ve kullanılacak ön germeli cıvatanın sıkma torku gibi devasa miktardaki üretim ve montaj bilgisi eksiktir. İşte bu boşluğu dolduran, mühendisliği üretimle konuşturan yapı taşı Shop Drawing'dir.
Ekibimiz, statik projeyi devraldığı anda Tekla Structures yazılımı üzerinde detaylandırmaya başlar. Her bir düğüm (connection) noktası için statik analiz programı çıktıları (iç kuvvetler) incelenerek uygulanabilir, atölye imkanlarına uygun, şantiyede pratik şekilde vidalanabilecek (erection-friendly) bağlantı detayları 3D ortamda tek tek işlenir. Çelik parçaların sehim limitleri (camber), boya-kumlama alanları hesaplanır ve toleranslar (clearance) hassas biçimde verilir.
Montaj Paftaları (Erection Drawings) ve Şantiye Yönetimi
Fabrikada hazırlanan binlerce farklı boy, ebat ve şekildeki çelik modüller tırlarla şantiyeye ulaştığında, şantiye şefi devasa bir "yapboz" ile karşı karşıyadır. Shop Drawing sürecinin en önemli çıktılarından biri olan Montaj (Erection) Paftaları, bu yapbozun nasıl kurulacağını gösteren 3D perspektifler ve plan kesitleridir. Paftalardaki her bir kolon veya kiriş, fabrikada üzerine kazınmış olan eşsiz poz (mark) numarası (Örn: C-12, RB-04) ile eşleştirilir.
Kaliteli bir Erection Drawing setinde sadece parçaların yeri değil; ankraj bulonlarının beton temele aplikasyon (yerleşim) koordinatları, beton seviyeleri (kotlar), geçici iskele veya geçici çapraz (temporary bracing) ihtiyaçları, parçaların ağırlıkları (vinç kapasitesi ve ağırlık merkezi hesabı için) açıkça belirtilir. Bu sayede vinçler rölantide beklemez, iş güvenliği (HSE) riskleri asgariye iner ve montaj ekipleri günlük tonaj hedeflerine fire vermeden, hızla ulaşır.
BIM Koordinasyonu ve Multidisipliner Çakışma Yönetimi
Modern yapı endüstrisinde çelik konstrüksiyon tek başına var olmaz; karmaşık mekanik tesisatlar (HVAC), devasa havalandırma kanalları, endüstriyel boru hatları (piping), elektrik kablo tavaları (cable trays) ve mimari cephe kabukları (facade cladding) ile aynı hacmi paylaşmak zorundadır. Shop drawing sadece çeliği modellemek değil, BIM Koordinasyonunu üstlenmektir.
LOD 400 (Level of Detail 400) seviyesinde hazırladığımız 3 boyutlu shop drawing modeli; mekanik, mimari ve elektrik disiplinlerinden gelen IFc (Industry Foundation Classes) modelleriyle ortak bir platformda (Navisworks) süperpoze edilir (üst üste bindirilir). Sert çakışmalar (hard clash) ve boşluk/erişim tolerans çakışmaları (soft clash) sistem tarafından otomatik raporlanır. Ana çelik kirişin gövdesinden devasa bir havalandırma kanalı geçmesi gerekiyorsa, kirişte statik olarak uygun zayıflatma boşlukları (web openings) açılır ve etrafına takviye (stiffener) levhaları eklenir. Şantiyede keşfedilmesi halinde projeyi haftalarca durduracak ve yüksek revizyon maliyetleri çıkaracak çakışmalar, henüz fabrikada çeliğe tek bir kaynak atılmadan masa başında dijital olarak çözülür.
As-Built Projeler ve Tesis Yaşam Döngüsü Yönetimi (Lifecycle)
Shop drawing süreci sadece imalat için bitiş değil, yapının dijital yaşam döngüsünün başlangıcıdır. Şantiyede öngörülemeyen sebeplerle yapılan yerindeki modifikasyonlar ve zorunlu revizyon değişiklikleri ofise raporlanarak derhal ana 3D modele işlenir. İnşaat tamamlanıp şantiye teslim edildiğinde, yatırımcıya ve tesis yönetimine (Facility Management) fiziksel yapının santimi santimine aynısı olan, akıllı verilerle donatılmış As-Built (İş Sonu) 3D BIM Modeli ve paftaları sunulur.
Bu model; binanın gelecek 50 yıllık yaşamında yapılacak yeni ilavelerde (örneğin tesise yeni bir kat çıkılması veya ekstra vinç eklenmesi), kapasite artırımlarında veya bakım/onarım faaliyetlerinde doğrudan referans alınacak, paha biçilemez bir kurumsal hafıza niteliğindedir. Garanti Çelik Yapı imzası taşıyan her Shop Drawing projesi; tasarım ve üretimin dijital devrimini sahaya yansıtarak, vizyoner yatırımcıları her zaman bir adım öne taşır.
