Kafes Kiriş Sistemleri

Daha az ağırlıkla daha yüksek yük taşıma kapasitesi sunan, üçgen geometrili kiriş sistemleri.

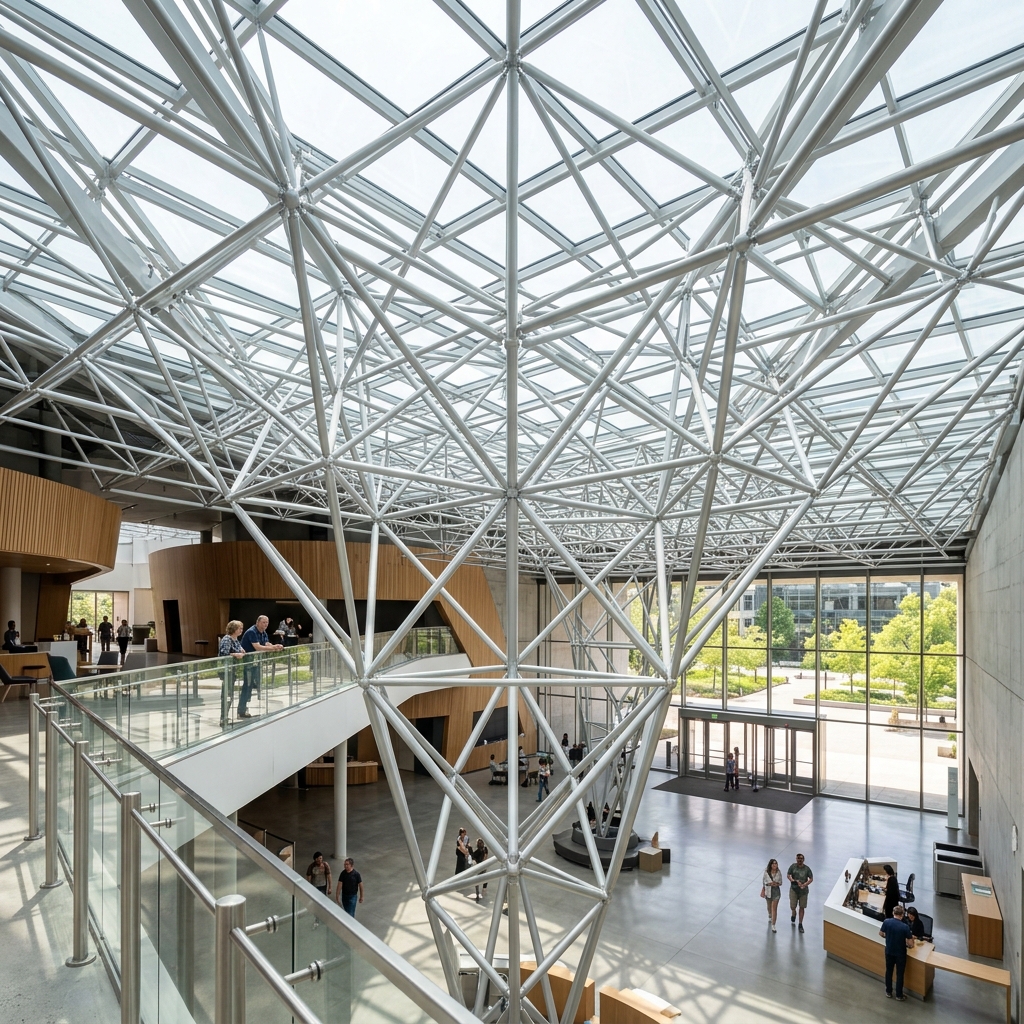

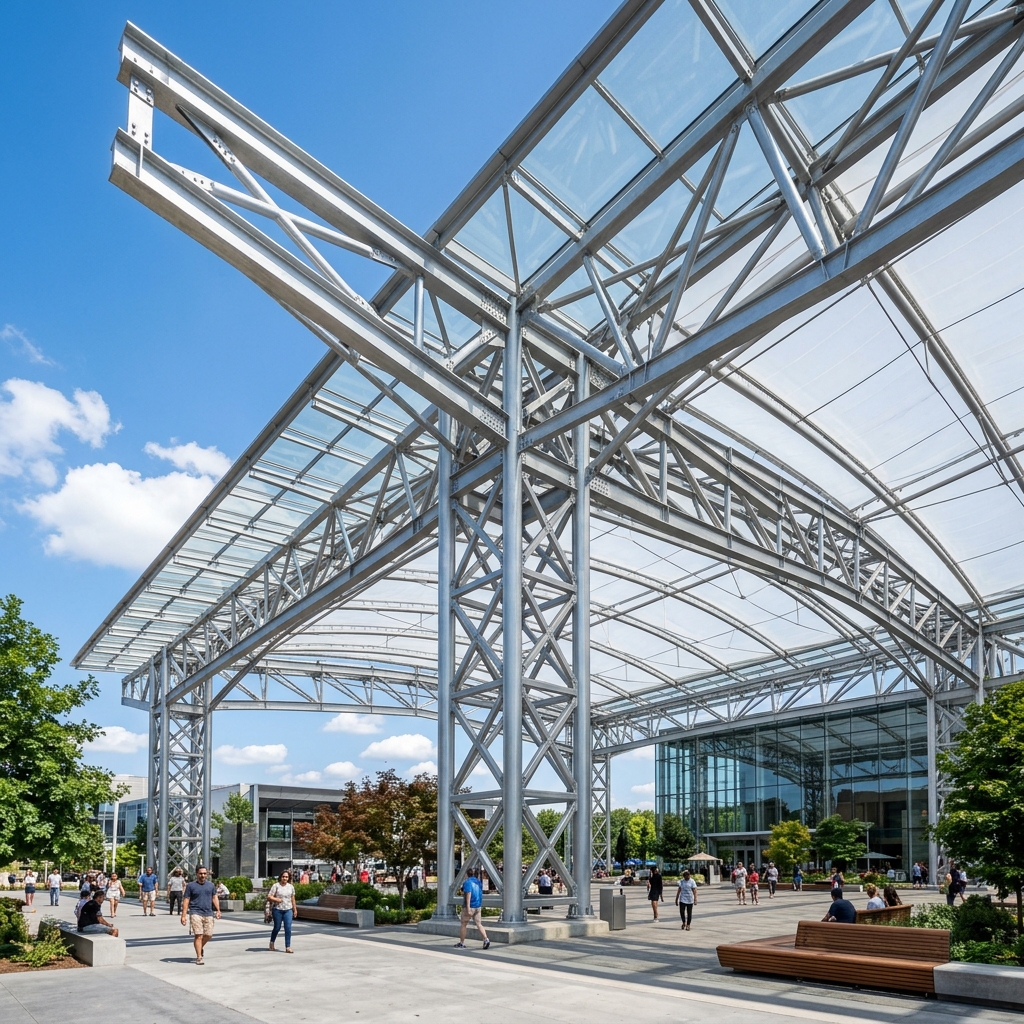

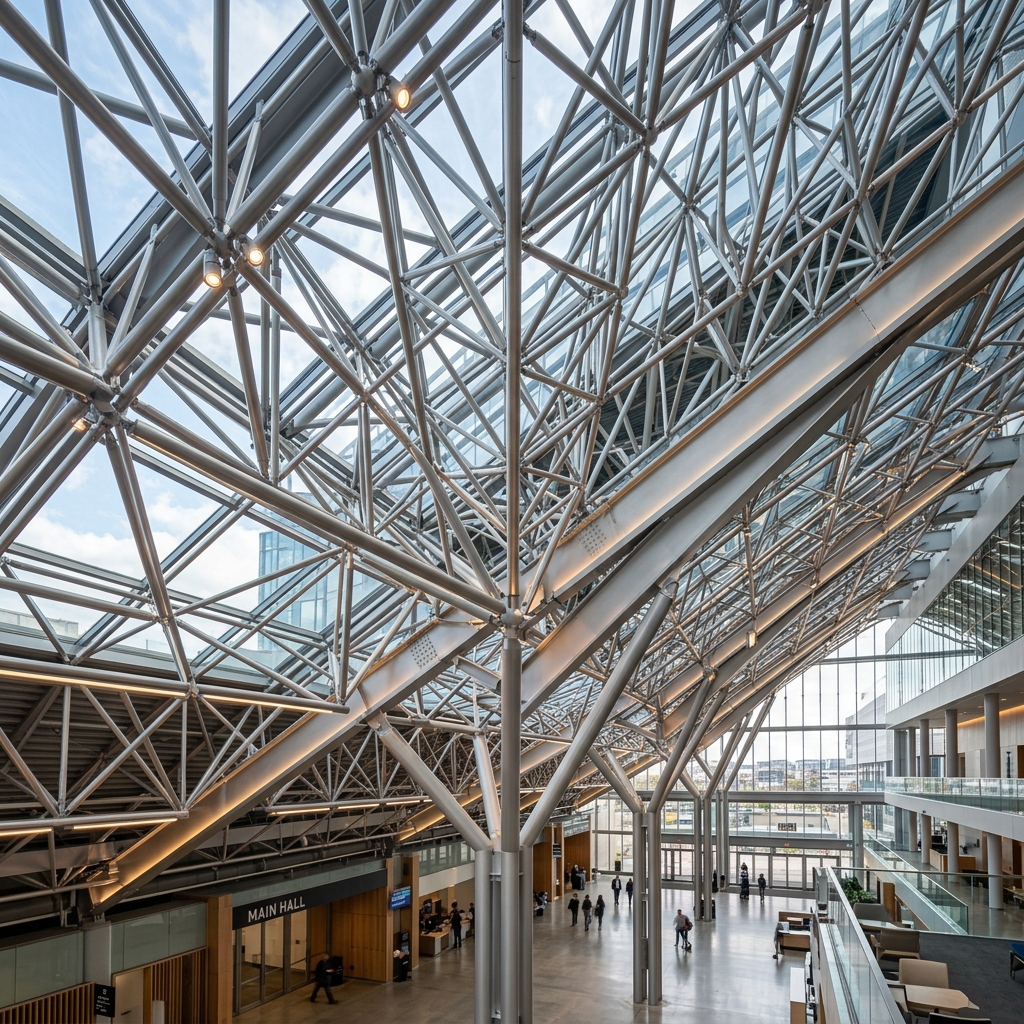

Sistem Hakkında

Kafes kiriş sistemleri, yüksek mukavemetli çelik profil veya boru elemanların ardışık üçgen geometriler oluşturacak şekilde özel düğüm noktalarından birleştirilmesiyle elde edilir. Kendi ağırlığı son derece düşük olmasına rağmen yük taşıma kapasitesi inanılmaz derecede yüksektir. Özellikle endüstriyel tesislerin çatı taşıyıcı sistemlerinde, viyadüklerde ve uzun köprülerde rüzgar, kar ve sismik yükleri en iyi şekilde dağıtan yapıdır. Estetik endüstriyel görünümü sayesinde modern mimaride sıkça tercih edilir.

Uzman mühendislik ekibimiz, kafes kiriş projelerinizde yerel iklim verilerini, sismik risk analizlerini ve yapının maruz kalacağı çevresel faktörleri en ince ayrıntısına kadar değerlendirir. Garanti Çelik Yapı kalitesiyle üretilen bu sistemler, hafifliğinin getirdiği avantajla temel maliyetlerinizi önemli ölçüde aşağı çekerken, çok yönlü yük dağılım yeteneği sayesinde her türlü deprem veya fırtına senaryosunda yapınızın kusursuz bir şekilde ayakta kalmasını sağlar.

Sistemin Avantajları

Düşük kendi ağırlığı

Mükemmel rijitlik

Geniş açıklık geçme avantajı

Güvenli yük dağılımı

Ser
Profil

Garanti Çelik Yapı'nın Arkasındaki Üretim Gücü: SerProfil

Kafes Kiriş Sistemleri projelerimizde kullanılan profillerin üretimi ve tedariği, şirketimizin güçlü altyapısı olan SerProfil tesislerinde gerçekleştirilmektedir. Aracısız üretim gücümüz sayesinde, yüksek tonajlı çelik ihtiyaçlarınız en uygun maliyetle ve fabrikadan şantiyeye doğrudan kalite kontrolü altında sevk edilir.

Benzer Sistemler

Maliyeti Hesaplayın

Projeniz için tahmini bütçeyi online olarak çıkarabilirsiniz.

Hesaplama Aracına Git

Teknik Destek ve Keşif

Bölgenize özel rüzgar ve kar yükü hesapları yapılarak ücretsiz proje teklifi hazırlanır.

Bizimle İletişime Geçin

Kafes Kiriş Sistemleri Hakkında Sıkça Sorulan Sorular

Kafes kiriş (lattice girder) sistemlerinde ağ (web) elemanlarının (diyagonallerin) kesme kuvvetini eksenel yüke dönüştürme mekanizması nasıl çalışır?

Standart dolu gövdeli bir kirişte (I-profil), eğilme momenti başlıklar, kesme kuvveti (shear force) ise kiriş gövdesi tarafından karşılanır. Kafes kiriş (lattice girder) sistemlerinde ise dolu bir gövde levhası yerine boşluklu ve çaprazlı ağ (web) elemanları bulunur. Kiriş üzerindeki dış yüklerin yarattığı kesme kuvvetleri, kafes yapısındaki bu diyagonal (diagonal) ve düşey (vertical) çubukların kendi eksenleri doğrultusunda eksenel çekme (tension) ve eksenel basınç (compression) kuvvetlerine dönüşür. Bu sayede çelik malzeme çok daha verimli kullanılır, gövde ağırlığı ciddi şekilde düşürülürken kesme rijitliği sağlanmış olur.

Petek kiriş (castellated / cellular beam) ile Kafes Kiriş arasındaki taşıyıcı sistem, kapasite ve sehim davranışı (deflection) farkları nelerdir?

Petek kirişler, standart bir I-profilin gövdesinin zikzak veya dairesel kesilip araya ek yapılarak (kaynatılarak) yüksekliğinin (h) artırılmasıyla elde edilir; eğilme rijitliği artar ancak kesme kapasiteleri Vierendeel (gövde deliği köşelerinden) eğilmesi sebebiyle kısıtlıdır. Kafes kirişler (lattice girders) ise üst/alt başlık profillerinin arasına boru, köşebent veya kutu profillerden oluşan kafes ağlarının kaynaklanmasıyla sıfırdan imal edilir. Kafes kirişler, petek kirişlere göre çok daha büyük açıklıkları (20-40+ metre) taşıyabilir, daha geniş boşluk alanları sunar (MEP tesisat geçişleri için) ve düğüm noktası kafes geometrisi sayesinde kesme kapasitesi (shear capacity) çok daha güvenilir ve yüksektir.

Yüksek katlı çelik binalarda döşeme (kat) kirişi olarak kafes kiriş kullanımının Elektromekanik Tesisat (MEP) entegrasyonuna ve kat yüksekliğine (floor-to-floor height) etkisi nedir?

Çok katlı çelik yapılarda en büyük maliyet unsurlarından biri kat yüksekliğidir (floor-to-floor height). Dolu gövdeli kirişler kullanıldığında, HVAC (havalandırma kanalları), elektrik tavaları ve sprinkler boruları kirişin altından geçmek zorundadır, bu da tavan boşluğunu (plenum) artırır ve binanın toplam dış cephe maliyetini yükseltir. Kafes kirişlerde (lattice joists) ise devasa ağ boşlukları (web openings) bulunur. Tüm bu elektromekanik tesisat (MEP) sistemleri doğrudan kafes kirişin boşluklarından geçirilir. Böylece yapısal kiriş derinliği ile tesisat hacmi aynı kotu (alanı) paylaşır. Bu entegrasyon, çok katlı binalarda her katta 30-50 cm tasarruf sağlayarak bina toplam yüksekliğini düşürür ve rüzgar/deprem yüklerini azaltır.

Kafes kirişlerin ara çubuklarında (web members) narinlik (slenderness) oranı ve yerel burkulma tahkikleri TS EN 1993 (Eurocode 3) standardına göre nasıl hesaplanır?

Kafes kirişlerin basınca çalışan diyagonal (compression diagonals) ve düşey çubukları, narin (slender) elemanlardır. Eksenel basınca maruz kaldıklarında göçme sebebi malzemenin ezilmesi değil, elastik burkulmadır (Euler Buckling). TS EN 1993-1-1'e göre burkulma tahkiki yapılırken; elemanın etkili burkulma boyu (Lcr) ve enkesitinin atalet yarıçapı (radius of gyration - i) kullanılarak boyutsuz narinlik (lambda_bar) hesaplanır. Burkulma eğrisi (buckling curve) seçilerek (a, b, c) burkulma azaltma faktörü (chi) bulunur. Çubukların tasarım basınç kapasitesi (Nb,Rd) bu faktörle küçültülerek yapısal güvenliği doğrulanır. Ayrıca boru veya kutu kesitli ara çubuklarda, et kalınlığının çapa (t/d) veya genişliğe (t/b) oranına bakılarak lokal burkulma (Sınıf 1, 2, 3, 4 kesit) tahkiki yapılır.

Modüler kafes kiriş sistemlerinde ek yerlerinde (splice joints) kullanılan bulonlu alın bağlantılarının (end-plate connections) moment ve kesme aktarım kapasitesi nasıl optimize edilir?

Şantiyeye taşınamayacak kadar uzun olan (örneğin 25 metre) kafes kirişler, fabrikada modüller halinde üretilir ve şantiyede uç uca eklenir (splice joint). Kafes kirişin ek yerindeki moment, üst başlıkta basınç, alt başlıkta çekme kuvveti olarak flanşlara etkir. Uç uca eklemede kullanılan alın plakalı bulonlu birleşimlerde (bolted end-plate splice), alt başlıktaki çekme kuvveti yüksek mukavemetli (10.9) ön germeli bulonlarda çekme (tension), alın plakasında ise eğilme (prying action - manivela etkisi) yaratır. TS EN 1993-1-8'e göre T-stub mekanizması ile plaka kalınlığı ve bulon aralıkları optimize edilerek prying etkisi minimize edilir; kesme kuvveti (shear) ise bulonların sürtünme dayanımı (slip-critical) veya ek gövde plakalarıyla aktarılır.

Kafes Kiriş Sistemleri (Lattice Girders): İleri Mühendislik, Kat Optimizasyonu ve Geniş Açıklıklar

Modern yapı mühendisliğinde çok katlı ticari plazalar, hastaneler, AVM'ler ve geniş açıklıklı depo çatıları gibi karmaşık projelerde, çelik yatay taşıyıcı elemanların hem son derece hafif hem de devasa bir yük taşıma kapasitesine sahip olması istenir. İşte bu noktada Kafes Kiriş Sistemleri (Lattice Girders / Steel Joists) mimari ve mühendislik sınırlarını kaldıran en etkili yapısal teknoloji olarak devreye girer. Geleneksel dolu gövdeli çelik (I beam) profil kirişlerin aksine kafes kirişler, boşluklu üçgen formundaki ağ (web) geometrileri sayesinde malzeme kullanımında maksimum optimizasyon (minimum ağırlık - maksimum atalet) sağlar. Garanti Çelik Yapı, TS EN 1993 (Eurocode 3) ve AISC standartları çerçevesinde uluslararası normlara uygun, üstün mühendislik hesaplamalarıyla boyutlandırılmış kafes kiriş sistemleri üretmektedir.

Kafes Kiriş Sistemlerinin Temel Mekaniği ve Yük Dağılımı

Bir kafes kiriş, sürekli bir üst başlık (top chord) ile sürekli bir alt başlığın (bottom chord), aralarındaki dikey (vertical) ve eğik (diagonal) kısa çubuklarla birbirine kaynaklanmasıyla oluşturulur. Bu form, bir kirişin yapısal olarak en ideal davranış modelini simüle eder. Standart bir kirişe (örneğin IPE 500) düşey bir yük etki ettiğinde eğilme momenti (bending moment) oluşur. Kiriş gövdesi bu yükü iletirken ağırlığın çoğunu gereksiz yere üzerinde taşır.

Kafes kirişlerde ise statik sistem tam eksenel yük (axial force) prensibine göre çalışır. Eğilme momentinin tamamı; üst başlıkta saf basınç (compression), alt başlıkta ise saf çekme (tension) gerilmelerine dönüşür. Kirişe gelen kesme kuvvetleri (shear forces) ise zikzak çizerek ilerleyen iç çubuklar (web members) tarafından yine eksenel basınç ve çekme olarak sönümlenir. Çelik, çekme ve basınç yüklerinde dünyanın en yetenekli malzemesi olduğundan, kiriş içerisinde eğilme (bending stress) kaynaklı malzeme israfı sıfıra iner. Kirişin derinliği (H) artırılarak moment kolu uzatılır, bu sayede çok daha az çelik tonajı ile devasa açıklıklar sehim yapmadan geçilir.

Çok Katlı Binalarda MEP (Mekanik ve Elektrik) Entegrasyonunun Zirvesi

Kafes kirişlerin günümüz modern mimarisindeki en devrimci avantajı Elektromekanik Tesisat (MEP - Mechanical, Electrical, Plumbing) sistemleriyle kurduğu mükemmel entegrasyondur. Çok katlı çelik binalarda, HVAC havalandırma kanalları, yangın sprinkler boruları ve kablo tavalarının yerleşimi büyük bir problemdir. Dolu gövdeli çelik kirişler kullanıldığında, tüm bu devasa tesisat boruları kirişlerin altından geçmek zorundadır. Bu durum asma tavan mesafesini artırır ve binanın her katında fazladan 40-50 cm boşluk gerektirir. 10 katlı bir binada bu durum, sadece tesisat geçişleri yüzünden ekstra 5 metre (neredeyse fazladan 1.5 kat) dış cephe, kolon boyu ve ısıtma/soğutma hacmi maliyeti demektir.

Kafes kirişler (lattice girders) ise devasa ağ boşluklarına sahiptir. Havalandırma kanalları ve borular doğrudan kirişin kalbindeki bu üçgen/dikdörtgen boşluklardan yatay olarak geçirilir. Kirişin yapısal derinliği ile tesisatın gerektirdiği tavan boşluğu (plenum space) aynı yerde çakışır. Bu sayede kat yüksekliği (floor-to-floor height) radikal biçimde düşürülür, dış cephe maliyeti azalır, rüzgar yükü düşer ve binanın genel sismik kütlesi optimize edilir.

Yapısal Stabilite: Burkulma (Buckling) ve Titreşim (Vibration) Kontrolü

Açıklığı uzun ve gövdesi boşluklu olan kafes kirişler, yüksek narinlik (slenderness) oranlarına sahiptir. Özellikle basınç altında (compression) çalışan üst başlık (top chord) ve bazı çapraz çubukların Elastik Burkulma (Euler Buckling) riski en dikkat edilmesi gereken statik tahkiktir. Garanti Çelik Yapı mühendisleri, Sonlu Elemanlar Analizi (FEA) yazılımlarıyla çubukların kritik burkulma yükünü (Ncr) hassasiyetle hesaplar.

Üst başlığın yanal olarak (lateral) burkulmasını önlemek için, üzerine binen çelik kompozit sac (deck) döşeme betonunun, kayma kamaları (shear studs) aracılığıyla doğrudan kiriş üst başlığına entegre edilmesi sağlanır. Böylece beton döşeme, kirişin yanal deplasmanını tamamen kilitler (lateral restraint) ve sistem kompozit olarak (composite beam action) beraber çalışır. Ayrıca geniş açıklıklarda yayaların veya makinelerin yaratabileceği döşeme titreşimlerini (floor vibrations - yürüme frekansı genelde 2-3 Hz) engellemek için dinamik modal analizler yapılarak kirişin rijitliği titreşim limitlerine göre ayarlanır.

Üretim Hassasiyeti ve Şantiye Montaj Esnekliği

Petek kirişlerin (castellated beams) kesme (shear) kapasitesi, delik köşelerinde oluşan ikincil eğilme momentleri (Vierendeel Bending) nedeniyle sınırlıdır ve büyük nokta yüklerde gövde burkulması yaşayabilirler. Kafes kirişler ise boru (CHS), kutu (RHS) veya çift köşebent (double angle) profiller kullanılarak imal edildiği için her bir düğüm noktasındaki rijitliği ve kesme kapasitesi çok daha güvenilirdir.

Fabrikasyon sürecinde; boru veya kutu profiller CNC boru lazer kesim makinelerinde 3 boyutlu olarak açısal kesime (coping) tabi tutulur ve başlık profillerine sıfır boşlukla kaynatılır. 15-20 metreyi aşan kafes kiriş açıklıklarında ulaşım sorunlarını çözmek adına, kirişler iki veya üç parça halinde modüler üretilir ve şantiyede yüksek mukavemetli (10.9) ön germeli bulonlar kullanılarak alın plakalı (end-plate splice) birleşimlerle monte edilir. Garanti Çelik Yapı, estetik, hafif, ultra dayanıklı ve çevreci mimari tasarımlarınız için ileri mühendislik ürünü Kafes Kiriş sistemlerini hatasız bir şekilde projelerinize entegre etmektedir.
